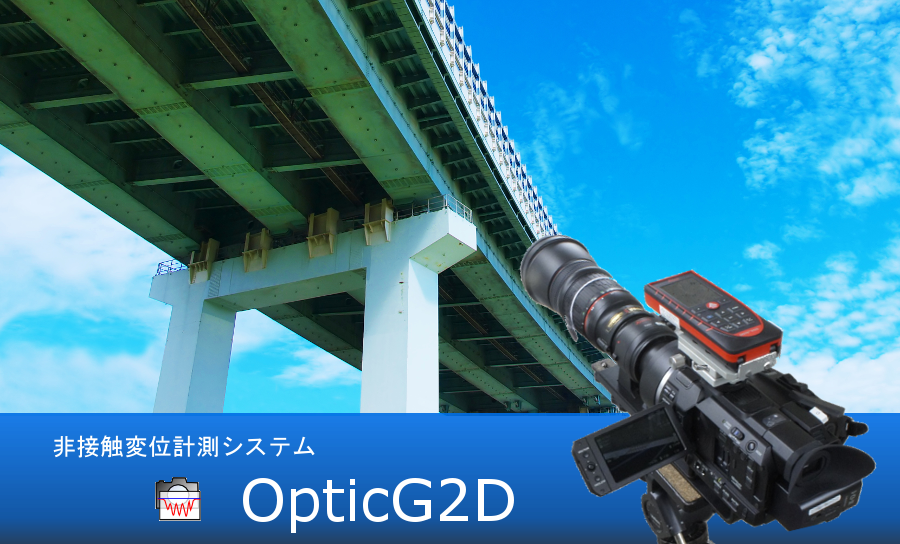

画像編計測システム。対象物をカメラで撮影し、デジタル画像からノンターゲット・非接触で実変位量を計測。

デジタルカメラで撮影した動画像・静止画像をもとに、撮影した対象物の実変位計測をおこないます。画像を用いた計測システムのため、ノンターゲット・完全非接触で計測をおこなったり、多数の計測点を画像内に作成したりすることができます。

画像内の特徴的な箇所を任意に計測領域にでき、対象物へ計測ターゲットや計器を取り付けることなく、完全非接触・ノンターゲットでの計測が可能です。接近が難しい箇所や到達に労力がかかっていた箇所でも、遠方から安全に計測を実施することができます。

1台のカメラで、一度に画像内の複数の点を同時に計測できます。計測点につき1台の計器が必要なタイプの機器に比べて効率よく測れます。また、画像をベースに作業をおこなうため、どの計測点のデータなのかも直感的に把握できます。

撮影した画像をもとにして解析するため、画像を残してある限り設定を変えて何度でも再解析をおこなえます。最初の解析結果をもとに、当初予定になかった箇所へ計測点を設定し新たに解析してみるといったことも可能です。

動画像変位計測システム「Zoom300」。桁たわみ計測、支承の挙動計測、振動解析などに。
「地すべり50」システム個別ページへのリンク
リアルタイム画像変位監視システム「Zoom RT-01」。同路面沈下計測、薬液注入管理などに。
移動式地表面沈下画像監視システム「Zoom Mobile」。道路面沈下計測、土留背面の監視などに。
動画像変位計測システム
Zoom300
斜面変位計測システム
地すべり50
リアルタイム画像変位監視システム
Zoom RT-01
移動式地表面沈下画像監視システム
Zoom Mobile
撮影の種類動画静止画静止画静止画
計測(撮影)の間隔標準30fps(30Hz)
最大240fps(240Hz)
10分 / 1計測回 ~5秒 ~約1分 / 1箇所 ~
※解析を後でおこなう場合
想定計測期間~ 数時間~ 数年~ 数日~ 数箇月
計測(撮影)の実施方法手動撮影自動(PCによる制御)自動(PCによる制御)手動
リアルタイムの結果確認不可
(撮影後にPCへ動画を取り込んで解析)
約5分後~
※撮影枚数と計測点数で変動
約5秒後~
準リアルタイム計測が可能
不可
(撮影後にPCに画像を取り込んで解析)
カメラの据付や固定撮影時に三脚で設置固定架台で設置固定架台で設置(短時間の場合三脚での据付も可)計測時のみ三脚で設置、毎撮影後撤去可
外部電源不要(バッテリー駆動)必要(AC100V)必要(AC100V)不要(カメラバッテリー駆動)
計測精度の目安 ※10.1mm以内
(300mmレンズ使用時)
0.1mm単位
(50mmレンズ使用時)
0.5mm単位
(50mmレンズ使用時)
0.1mm単位
(50mmレンズ使用時)

※1:カメラから計測対象までの距離(撮影距離)が20m程度で良好な条件下での標準的な精度イメージです。実際の計測精度は、計測対象のコントラスト、撮影距離、気象条件、明るさ、計測期間などにより大きく異なります。
